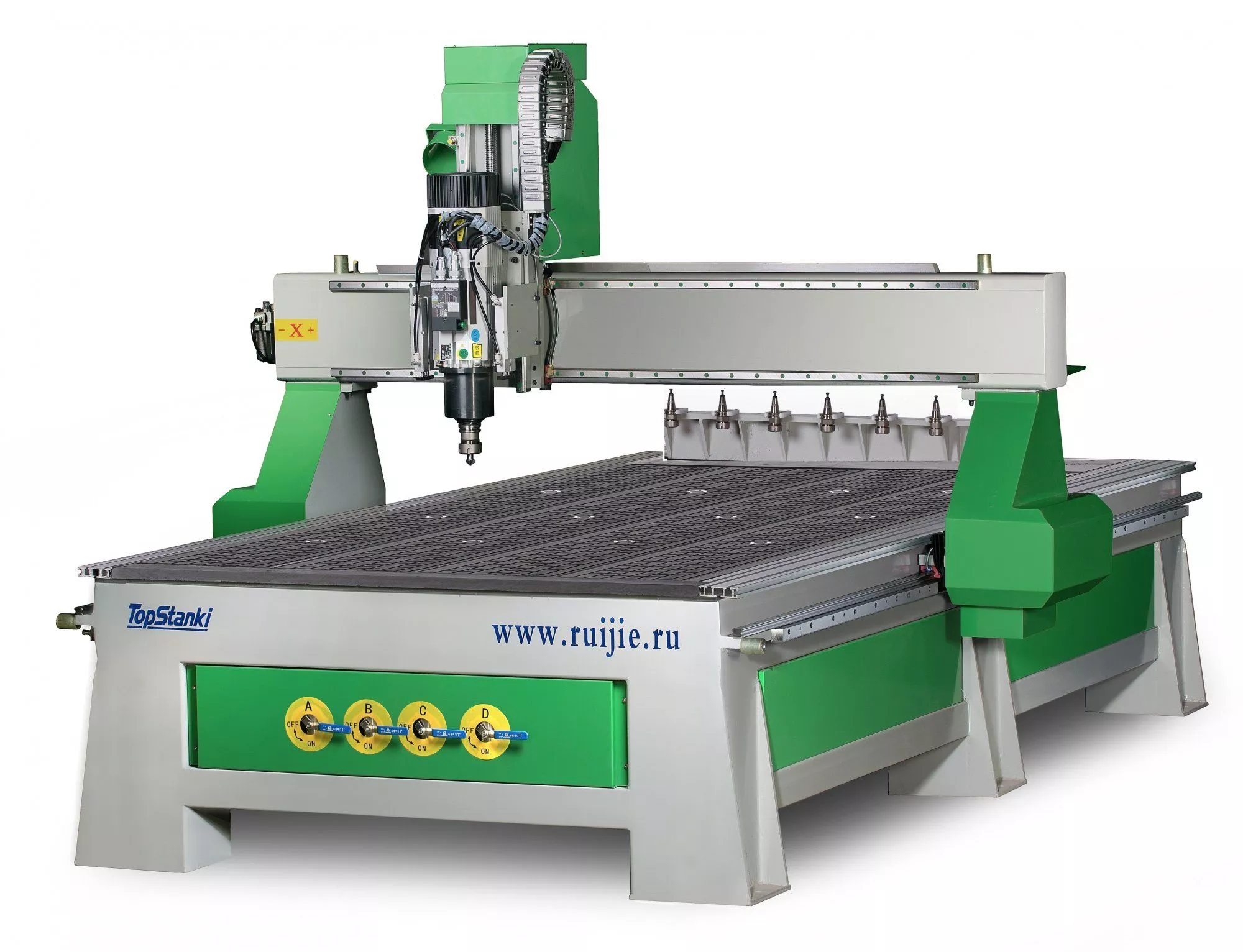

Фрезерный станок с ЧПУ RJ-1325 ATC 5,5 кВт

1533956 руб RUB
Количество
Поторговаться

Фрезерный станок с ЧПУ RJ-1325 ATC 5,5 кВт

Рейтинг:

Купить в кредит Лизинг
Есть вопросы
по этому товару?

Доставка по России

  • Описание
  • Характеристики
  • Сопутствующие товары
  • Доставка
  • Дополнительно
  • Отзывы

Применяются как в серийном так и крупносерийном производстве. В станках данной серии реализована система автоматической смены инструмента, что позволяет осуществлять обработку деталей в автоматическом режиме без участия оператора.

Благодаря автоматизации технологического процесса достигается повышение производительности и снижение брака.

Cварная жесткая станина
Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки

Вакуумный стол
Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных вакуумных станций по 5,5 кВт. каждая. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин. Рабочий стол имеет 6 зон

Двухконтурный Вакуумный насос 5,5 кВт (2 шт.)
обеспечивает надежную фиксацию деталей, быстроту замены заготовок и долгий срок службы рабочего стола

Высокоточные направляющие (Тайвань)
Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы HIWIN. Сечение направляющих 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность. Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс


Линейный магазин автоматической смены инструмента
Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора, за счет чего повышается производительность станка в разы без потери точностных параметров

Централизованная система смазки
Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве

Высокоскоростной шпиндель
За счет высокой частоты вращения до 18 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса

Отдельно стоящий электрошкаф
Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий


Датчик измерения длины инструмента и высоты заготовки
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы

Система управления
Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении


Аспирационная установка
Пыле-улавливающий агрегат производительностью входит в комплектацию станка вместе с воздуховодами, штангодержателем и аспирационным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки


Компрессор
В комплектацию станка входит поршневой компрессор мощностью 3 кВт и ресивером на 50 литров. Компрессор необходим для автоматической системы инструмента

Технические характеристики

Рабочая зона (X*Y*Z)  1300x2500x300 мм
Высота координаты Z300 мм
Направляющие X, Y, Zлинейные
Механизм привода X, Ycерво-гибридные моторы
Механизм привода Zшарико-винтовая передача
Мощность двигателя привода X,Y, Z0,85 кВт 4 шт.
Шпиндель (установленный)5,5 кВт, водяное охлаждение (9 кВт, воздушное охлаждение - опция)
Частота вращения шпинделя6000-18000 об/мин
Диаметр цангиER32
Магазин для инструменталинейный, 8 мест
Система смазкиавтоматическая
Максимальная скорость перемещения (холостой ход)до 50 м/мин
Максимальная скорость гравировкидо 20 м/мин
Максимальная скорость фрезерованиядо 20 м/мин
Система управления – тип СЧПУDSP (USB)/ NC Studio
Команды управляющих программG code
Напряжение питания220 В / 380 В
Потребляемая мощность17 кВт
Габариты станка2700х2070х1870 мм
Масса станка1800 кг
Программное обеспечениеType3



Комплектация

Станок RJ 1325 – механическая часть1 шт.
Шпиндель 5,5 кВт (9 кВт - опция)1 шт.
Компрессор 3 кВт1 шт.
Водяной насос для охл. шпинделя1 шт.
Вакуумный насос 5,5 кВт1 шт.
Шкаф электронного управления1 шт.
Держатель инструмента8 шт.
Цанги4 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc1 комп.
Программное обеспечение NC-studio1 комп.
Начальный комплект фрез1 комп.
Набор приспособлений для прижима заготовки1 комп.
ЗИП1 комп.
Наименование свойства Значение
Рабочая зона (мм) 1300x2500x300
Мощность шпинделя (кВт) 5.5
Магазин на 8 инструментов
